广州中浩公司变压器预充磁系统,针对变压器空载合闸励磁涌流问题的精准抑制解决方案,旨在解决电力系统中变压器投运时的核心安全隐患。
变压器空载合闸时,铁芯需从无磁状态快速过渡到额定磁通状态。由于铁芯的磁化曲线非线性特性,合闸瞬间会产生幅值高达额定电流5~10倍的励磁涌流。该涌流含大量非周期分量和高次谐波(以二次、三次为主),为防止变压器空载合闸时励磁涌流对电网的冲击,通过在变压器投运前预先建立稳态磁通,避免铁芯饱和,从而有效减小合闸瞬间的冲击电流(励磁涌流),保护变压器及电网设备安全,提高了电力系统的稳定性与可靠性。

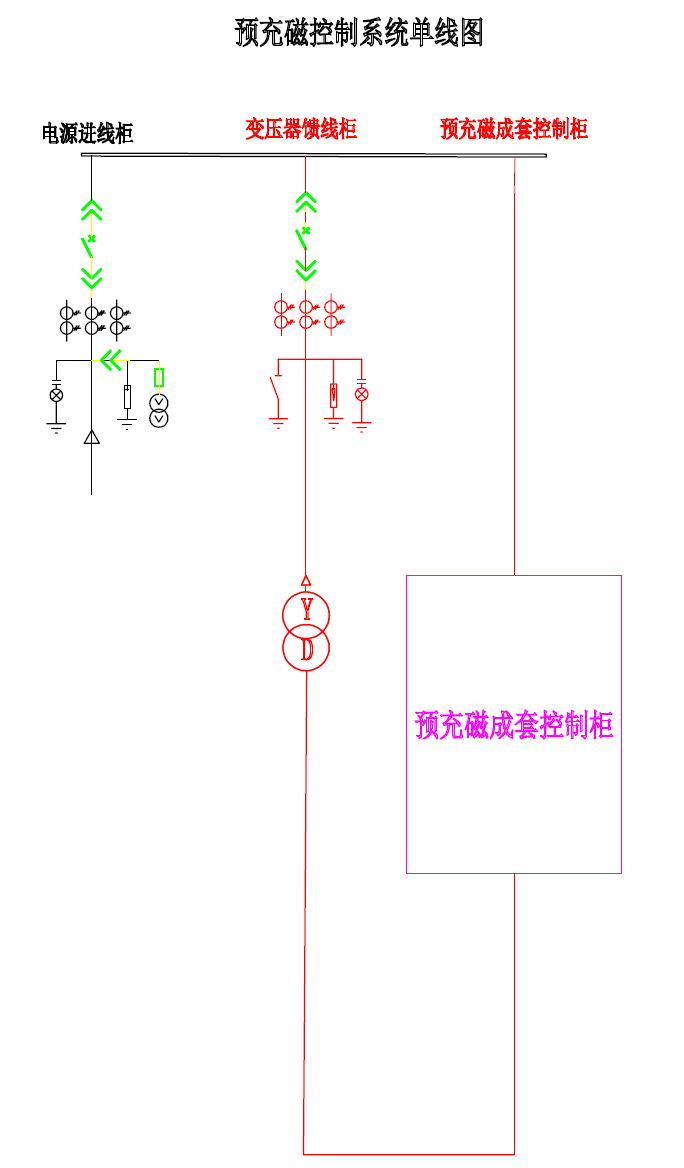

n 如图为了降低变压器(主变)的励磁涌流,预充磁采用高压侧取电的技术方案,在变压器(主变)主回路串联预充磁成套控制柜,使变压器(主变)合闸前进行预充磁柔性合闸,为变压器(主变)提供稳定的磁通状态,从而大大降低变压器(主变)合闸时的励磁涌流,确保变压器(主变)顺利合闸。
n 保护设备安全:大幅减小励磁涌流对变压器绕组、绝缘及电网断路器、继电保护装置的损害,延长设备使用寿命;
n 提高电网稳定性:避免因涌流引发的误跳闸、电压波动,保障电力系统连续供电;
n 降低运维成本:减少因涌流导致的设备维修、停电损失,提升运维效率。
n 抑制励磁涌流:降低变压器合闸时高达额定电流5-10倍的励磁涌流,减少对电网的冲击,系统通过提前建立稳态磁通的方案,从根源上抑制励磁涌流。具体原理为:
在变压器空载合闸前,通过预充磁成套控制柜为主变压器铁芯注入低幅值、缓升的预充电流,使铁芯预先达到接近额定状态的磁通水平(约为额定磁通的80%~90%)。此时合闸,铁芯无需从无磁状态快速磁化,磁通变化率大幅降低,从而避免铁芯饱和,将励磁涌流幅值抑制到额定电流的2倍以下(远低于传统合闸的5~10倍)。
n 精准控制:采用高精度实时采样和算法,实时监测磁通与电压相位。
n 快速响应:预充磁时间可调(为毫秒至秒级),适应不同容量变压器。
n 兼容性强:适用于油浸式、干式变压器,支持多种电压等级。
n 智能化系统:可选配集成软件系统,实时监视和控制预充磁系统。
n 安全性高:避免变压器传统合闸方式的随机性风险。
n 经济性:减少因变压器励磁涌流导致的设备维护成本。
n 船舶
n 钢铁/冶金
n 汽车
n 石化/化工
n 半导体/数据中心等
